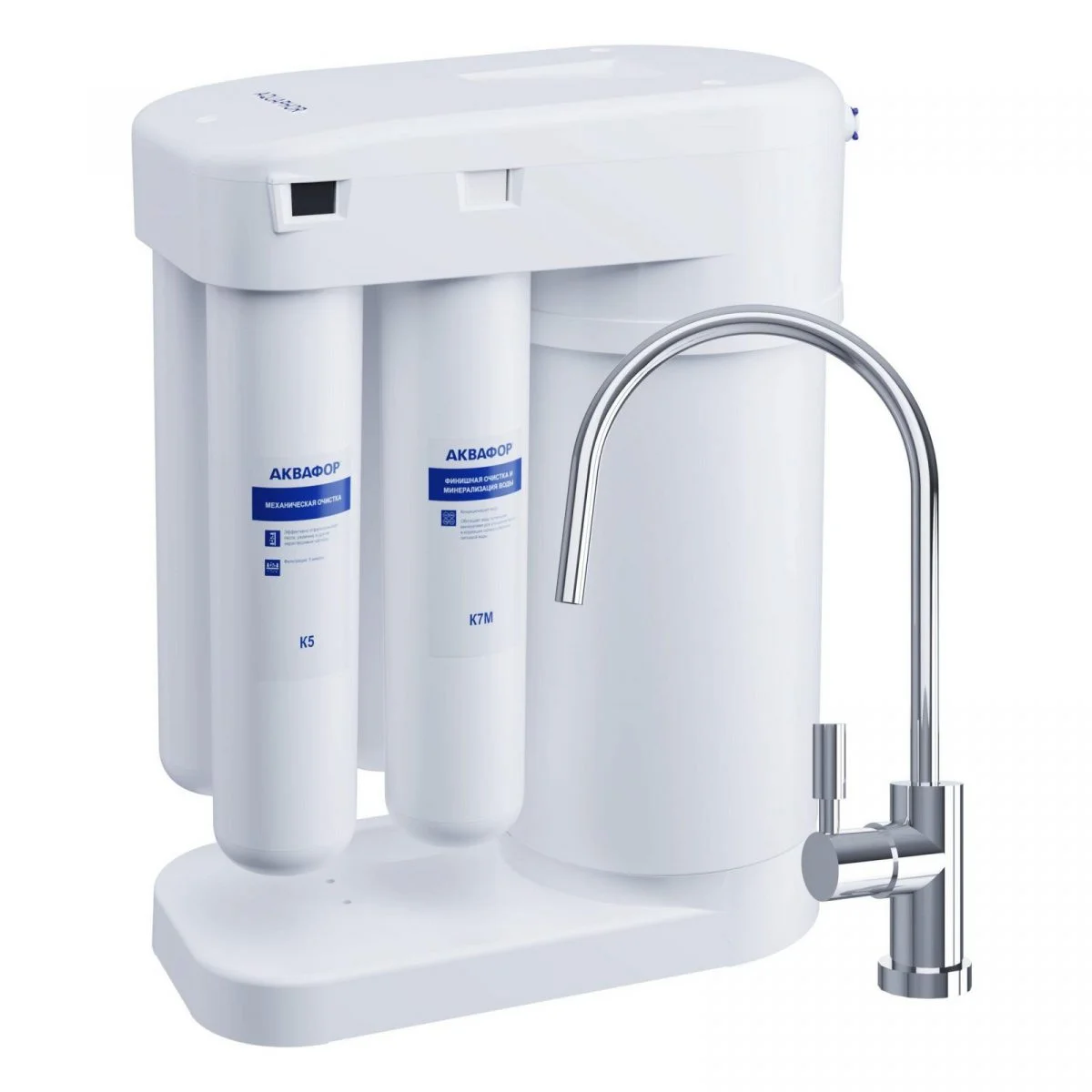

Фильтр АКВАФОР DWM 101S Morion и 102S

Аквафор Морион модели DWM/RO-101S (101S-EU, 101-12M-S4E), DWM/RO-102S (102-12M-S4) в дальнейшем — DWM/RO

DWM/RO предназначен для доочистки питьевой воды от механических и коллоидных частиц, органических примесей, а также
минерализации. DWM/RO устраняет избыточную жесткость, посторонний привкус, запах и цвет воды в условиях муниципальных и локальных. водопроводных сетей (артезианских скважин, колодцев и др.), при выполнении условий, установленных настоящей инструкцией.

Работа мембранного водоочистителя основана на переносе молекул воды через полупроницаемую мембрану. При этом необходимо преодолеть осмотическое давление. Это давление возрастает с повышением минерализации воды. Поэтому, чем больше минерализация воды, тем большее водопроводное давление необходимо для работы водоочистителя.

Материалы DWM/RO безопасны, не токсичны и не выделяют в воду опасных для здоровья человека и окружающей среды веществ.

Купить данную модель по акции можно по ссылке:

Технические характеристики

ВНИМАНИЕ! Работоспособность DWM/RO зависит от давления в водопроводе, а также степени минерализации воды (см. Таблицу зависимости рабочего давления водоочистителя от степени минерализации воды). Надежное функционирование при давлении в водопроводе менее 0,2 МПа (2,0 ат) не гарантируется.

При низком давлении для получения оптимального соотношения дренажа и чистой воды рекомендуется использовать комплект повышения давления.

Комплект поставки

А: Основные блоки DWM/RO:

1 — Корпус DWM/RO в сборе;
2, 3 – Блок предварительной водоподготовки;
4 – Блок обратноосмотической мембраны;
5 – Блок кондиционирования воды.

Б: Заглушка мембранного модуля.
О: Заглушка модуля предварительной фильтрации.

Устройство и принцип работы DWM/RO

1. Корпус DWM/RO(1) состоит из верхней плиты, в которой закреплены четыре коллектора для подключения сменных фильтрующих модулей и гидроавтоматики DWM/RO. Верхняя плита закрыта декоративной крышкой, закрепленной тремя пластиковыми фиксаторами. Важной деталью корпуса DWM/RO является накопительный бак для чистой воды. Так как производительность обратноосмотической мембраны невелика (зависит от типа мембраны, температуры воды и давления в водопроводе), вода после мембраны попадает в накопительный бак для того, чтобы вы могли пользоваться чистой водой в любой момент и в необходимом количестве.
2. В состав блока предварительной водоподготовки (2, 3) входят сменные фильтрующие модули: К5(3) и К2(2). Блок предварительной водоподготовки предназначен для удаления из воды примесей, которые могут повредить обратноосмотическую мембрану, такие как гидроокись железа и активный хлор.
3. В блок обратноосмотической мембраны (4) входит сменный мембранный модуль KO-50S / RO-50S (только для DWM/RO-101S (101S-EU, 101-12M-S4E) или KO-100S / RO-100S (только для DWM/ RO-102S(102-12M-S4) Блок обратносмотической мембраны очищает воду от органических и неорганических соединений, солей, а также смягчает воду.
4. В блок кондиционирования воды (5) входит сменный фильтрующий модуль К7М. Блок кондиционирования устраняет из воды посторонние запахи и привкус, а также минерализует воду.

ВНИМАНИЕ! Если нет необходимости в минерализации воды, то снимите модуль К7М К7.

Как работает DWM/RO

Из сети холодного водоснабжения вода поступает на вход DWM/RO и проходит через блок предварительной водоподготовки. Далее через автоматические клапаны вода поступает в обратноосмотическую мембрану. Корпус, в котором находится мембрана, имеет два выхода: выход чистой воды и выход дренажной воды. Через ограничитель потока (реструктор) дренажная вода поступает в канализацию.

Очищенная вода поступает в накопительный бак, имеющий встроенную мембрану, разделяющую бак на две полости: накопительную и техническую. В накопительной полости находится полностью очищенная питьевая вода, а в технической – водопроводная вода. При наборе чистой воды водопроводная вода из технической полости выдавливается в дренаж, не создавая сопротивления набору чистой воды. Как только накопительный бак заполнится, автоматический клапан перекроет доступ воды в DWM/RO.

Когда вы открываете кран для чистой воды, в техническую полость через входной клапан поступает водопроводная вода и выдавливает очищенную воду из накопительного резервуара через блок кондиционирования воды к крану для чистой воды. При этом работает автоматический клапан и открывает подачу воды в накопительный бак DWM/RO.

Установка DWM/RO

ВНИМАНИЕ! Для подключения DWM/RO рекомендуется обратиться в сервисную службу компании Точка Здоровья.

Определите удобное расположение крана для чистой воды и DWM/RO. При этом обратите внимание на то, чтобы подводящие воду трубки проходили свободно, без изломов и перегибов (рис. 2). DWM/RO должно быть установлено на ровной, прочной поверхности (установка на неровной поверхности может привести к вибрации или шуму). DWM/RO должен быть удален или изолирован от источников тепла (кухонные плиты, бойлеры, трубы горячего водоснабжения, посудомоечные или стиральные машины и др.).

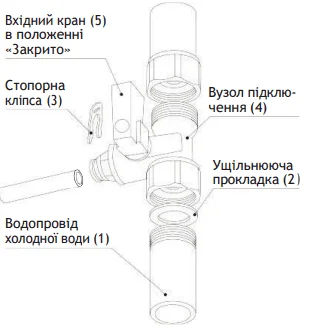

Установка узла подключения* (рис.3)

1. Перекройте воду из магистрали.
2. Откройте кухонный смеситель, чтобы сбросить давление в водопроводе.
3. Подключите узел подключения к водопроводу. При необходимости для уплотнения наружной резьбы узла подключения используйте ленту ФУМ.
4. Подключите подводную трубку JG красного цвета. Для этого извлеките из-под пластиковой втулки клипсу, вставьте предварительно смоченный водой конец трубки во втулку штуцера до упора на глубину примерно 20 мм и установите клипсу на место. Проверьте прочность закрепления трубки: при усилии 8–10 кгс трубка не должна вытягиваться.
5. Установите входной кран в положение «Закрыто».
6. Откройте подачу воды от магистрали, убедитесь в герметичности соединения.

ВАЖНО! Следите за тем, чтобы уплотнительная прокладка (2) находилась на своем месте и не была повреждена при установке изделия.

ОБРАТИТЕ ВНИМАНИЕ! Торец трубопровода, к которому присоединяется узел подключения, должен быть плоский. При затягивании накидной гайки нельзя прилагать чрезмерные усилия. Несоблюдение этих требований может привести к повреждению уплотняющей прокладки.

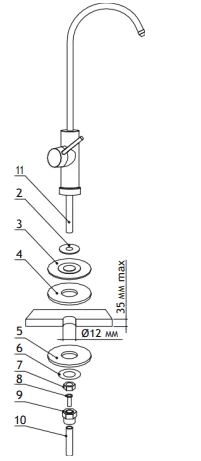

Установка крана для чистой воды* (рис. 4)

1. Сделайте отверстие в мойке (столешнице) диаметром 12 мм.
2. Наденьте на резьбовый хвостовик (11) крана резиновую прокладку (2), декоративную подставку (3), резиновую прокладку (4) и вставьте кран в отверстие мойки.
3. Снизу столешницы/мойки наденьте на резьбовой хвостовик пластиковую (5) и стопорную металлическую (6) шайбу и наверните гайку крепления (7)
4. В резьбовой хвостовик крана (11) вставьте трубку синего цвета (10) концом с запрессованной металлической втулкой (8) и наверните накидную гайку (9) до упора. Проверьте прочность закрепления трубки (10): при усилии 8–10 кгс трубка (10) не должна вытягиваться.

ОБРАТИТЕ ВНИМАНИЕ!

• При замене штатного крана на другой возможно наличие шумов при его открытии и уменьшение расхода чистой воды из крана.
• При замене штатных трубок на трубки большей длины возможно наличие шумов и уменьшение расхода чистой воды из крана.
• При длительном простое системы возможно включение клапанов, которые могут привести к возникновению кратковременных звуков, что не является недостатком работы системы.
• Когда вы набираете чистую воду, кран для чистой воды должен быть открыт до конца, в противном случае возможно возникновение шума, не являющегося неисправностью водоочистителя.

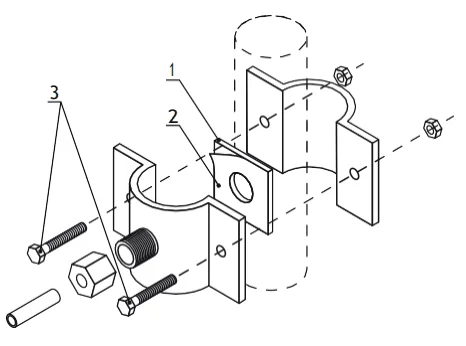

Установка дренажного хомута* (рис. 5)

1. Устанавливать хомут рекомендуется на линии дренажа перед сифоном (дренажный хомут подходит к большинству дренажных линий диаметром около 40 мм).
2. Снять с прокладки (1) защитную пленку (2). Приклейте уплотнительную прокладку (1) с внутренней стороны хомута так, чтобы отверстие прокладки совпадало с отверстием в штуцере хомута.
3. Установите хомут на дренажную линию и затем затяните болты (3). Болты следует затягивать равномерно, чтобы обе части хомута находились параллельно.
4. Сквозь штуцер хомута сделайте отверстие диаметром 7 мм.
5. На дренажную трубку JG (черного цвета) наденьте пластиковую гайку и вставьте трубку в дренажный хомут, наверните гайку на штуцер. Проверьте прочность закрепления трубки: при усилии 8–10 кгс трубка не должна вытягиваться.

Установка щелевой вставки** (рис. 6)

• Извлеките щелевую вставку, находящуюся под крышкой водоочистителя. Для того чтобы снять крышку, необходимо повернуть три фиксатора против часовой стрелки.
• Установите щелевую вставку в трубку 3/8” (9,5 мм), как указано на рис. 6 и подсоедините данный конец трубки к водоочистителю.

ВНИМАНИЕ! В комплект входят три вставки: одна – для установки, две – запасные.

Запуск DWM/RO

Запуск DWM/RO

Для запуска DWM/RO необходимо подключить трубки для подвода воды и произвести процедуру промывки модулей и мембраны.

ШАГ 1 Подсоедините трубки для подвода воды согласно рисунку ниже. Схема подключения трубок показана на рис. 2.

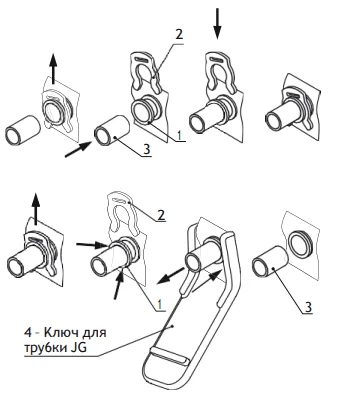

Как отсоединять трубки JG

Извлеките из-под пластиковой втулки (1) запорную клипсу (2), вставьте предварительно смоченный водой конец трубки (3) во втулку штуцера до упора на глубину примерно 20 мм и установите клипсу (2) на место.

Проверьте прочность закрепления трубки (3): при условии 8–10 кгс трубка не должна вытягиваться.

Как отсоединить трубки JG

Выньте из-под пластиковой втулки (1) запорную клипсу (2) и, нажав на торец пластиковой втулки, извлеките трубку (3). Для нажатия используйте ключ (4) для подсоединения трубок, входящих в комплект водоочистителя.

*Производитель оставляет за собой право использовать дренажные хомуты другой конструкции. При необходимости обращайтесь в сервисную службу.
** Устанавливается по желанию при большом содержании механических примесей в воде.

ШАГ 2 Подготовка водоочистителя к эксплуатации

1. Снимите крышку с водоочистителя, предварительно повернув три фиксатора против часовой стрелки на 90° (рис. 7).
2. Извлеките сервисную заглушку (рис. 1 Б), находящуюся под крышкой водоочистителя.
3. Снимите с модулей термоутягивающую пленку и транспортные заглушки (если они есть).
4. Намочите уплотняя кольца на штуцерах модулей под потоком воды.
5. Для удобства стопорные кнопки коллекторов имеют разные цвета. Установите модули в порядке, указанном в таблице 1.
6. Установите входной кран на узел подключения в положение «Открыто».
7. Откройте кран для чистой воды на 10 минут. Наличие шума при промывке модулей не является неисправностью в работе системы.
8. Закройте кран для чистой воды.

ШАГ 3 Промывка блока обратноосмотической мембраны

1. Установите входной кран на узел подключения в положение «Закрыто».
2. Установите модули в соответствии с таблицей 2, для этого: Снимите сервисную заглушку и установите мембранный модуль; Поменяйте местами модули К5 и К2.
3. Переведите входной кран на узле подключения в положение «Открыто».
4. Откройте кран для чистой воды. Дождитесь, когда потечет вода из крана.
5. Пропустите воду через DWM/RO в течение 1 часа.*
6. Закройте кран чистой воды.

ШАГ 4 Промывка модуля кондиционирования

1. Закройте кран для чистой воды и заполните накопительный бак. Это занимает 30–50 минут в зависимости от давления в водопроводе. Откройте кран для чистой воды и дождитесь пока не вытечет вода из накопительного бака.
2. Повторите эту операцию еще дважды.
3. Закройте кран для чистой воды.

После заполнения бака DWM/RO готов к работе.

ПРИМЕЧАНИЕ: Процедура общей промывки при установке занимает около 3 часов.

Замена модулей

Срок службы обратноосмотической мембраны (модуль KO-50S/RO-50S и KO-100S/RO-100S) напрямую зависит от работоспособности блока предварительной водоподготовки (модулей К5 и К2). Поэтому очень важно вовремя производить замену фильтрующих модулей.

*В зависимости от условий хранения, транспортировки и эксплуатации полная промывка мембранного модуля занимает не более 24 часов.

Для замены модулей предварительной водоподготовки К5 и К2

1. Установите входной кран на узле подключения в положение «Закрыто» и откройте кран чистой воды, чтобы сбросить давление.
2. Нажав до упора и удерживая кнопку, поверните использованный фильтрующий модуль предварительной очистки К5 и (или) К2 по часовой стрелке и снимите их.
3. Установите новые модули предварительной очистки К5 и (или) К2 согласно таблице 1.
4. Нажав до упора и удерживая кнопку, поверните сменный модуль против часовой стрелки и снимите его.
5. Установите на место сменного мембранного модуля рис. 9.
6. Установите входной кран на узле подключения в положение «Открыто», откройте кран чистой воды и промойте модули предварительной водоподготовки в течение 20–30 минут.
7. Установите входной кран на узле подключения в положение «Закрыто».
8. Установите модули на места согласно таблице 2 для этого: — установите вместо сервисной заглушки мембранный модуль; поменяйте местами модули К5 и К2.
9. Установите входной кран на узле подключения в положение «Открыто» и закройте кран чистой воды.
10. Убедитесь, что соединения DWM/RO герметичны.

Для замены модуля кондиционирования К7М

1. Установите входной клапан на узле подключения в положение «Закрыто» и откройте кран для чистой воды, чтобы сбросить давление.
2. Нажав до упора и удерживая кнопку, поверните использованный модуль кондиционирования К7М по часовой стрелке и снимите его.
3. Установите новый модуль кондиционирования.
4. Установите входной кран на узле подключения в положение «Открыто» и дождитесь, пока вся вода утечет из накопительного бака через кран для чистой воды.
5. Закройте кран чистой воды.

После того как бак заполнится, DWM/RO готов к работе. Убедитесь, что все соединения DWM/RO герметичны.

Для замены мембранного модуля KO-50S/RO-50S или KO-100S/RO-100S

1. Установите входной кран на узле подключения в положение «Закрыто» и откройте кран для чистой воды, чтобы сбросить давление.
2. Нажав до упора и удерживая кнопку, поверните использованный мембранный модуль по часовой стрелке и снимите его.
3. Установите новый мембранный модуль на место снятого.
4. Пропустите воду через DWM/RO в течение 3 часов*.
5. После того как бак заполнится, DWM/RO готов к работе.
6. Убедитесь, что DWM/RO герметичный.
7. Закройте кран чистой воды.
8. Переведите входной кран на узле подключения в положение «Открыто».

*В зависимости от условий хранения, транспортировки и эксплуатации полная промывка мембранного модуля занимает не более 24 часов.

Для замены щелевой вставки

1. Закройте входной кран и откройте кран для чистой воды, чтобы сбросить давление.
2. Извлеките щелевую вставку из трубки (см. рис. 6).
3. Замените новую или промойте установленную под потоком холодной воды.

В случае, если щелевая вставка загрязняетесь чаще модулей блока предварительной водоподготовки, рекомендуем установить дополнительный уровень механической очистки воды, например Фильтр предварительной очистки Аквафор для холодной воды.

Проводить процедуру промывки не нужно.

Правила хранения и транспортировки

DWM/RO следует хранить при температуре от +5 до +38 °С в полиэтиленовой упаковке и картонной таре в закрытых помещениях с естественной вентиляцией при относительной влажности не выше 80%.

Мембранный модуль поставляетесь в герметичной упаковке. После того как упаковка будет открыта, допускается хранить мембранный модуль не более 3х дней. Важно, не подвергать мембранный модуль воздействию высоких или низких температур, попаданию прямых солнечных лучей.

Запрещается кантовать DWM/RO, подвергать его ударам и другим механическим действиям. DWM/RO транспортируют по всем видам крытых транспортных средств.

Безопасность

DWM/RO предназначен для доочистки и смягчения воды. При установке DWM/RO вне системы централизованного водоснабжения рекомендуется провести анализ воды.

• Если вода не соответствует общим нормам, срок службы блока предварительной фильтрации и обратноосмотической мембраны резко снижается.
• Если к фильтру вода существенно отличается от общих санитарных требований, рекомендуется установить дополнительно системы водоподготовки (системы против железа, смягчители, обеззараживатели, механические фильтры и др.).
• Хотя система обратного осмоса способна задерживать бактерии и вирусы, которые могут присутствовать в холодной воде до фильтра, рекомендуется использовать систему только с безопасной водой в микробиологическом смысле. Не используйте систему с водой неизвестного качества, не проходившую дезинфекцию.
• Очищенная вода не подлежит длительному хранению. Рекомендуем использовать свежую отфильтрованную воду.
• Используйте DWM/RO только для очистки холодного водоснабжения.

Водоочиститель не подлежит консервации

Если вы не планируете использовать водоочиститель более 2-х суток, перекройте подачу воды на водоочиститель (для этого установите кран на узле подключения в положение «Закрыто»).

ОБРАТИТЕ ВНИМАНИЕ! Не рекомендуется проводить работу по подключению DWM/RO к водопроводным сетям самостоятельно. Для подключения DW M/RO рекомендуется обратиться в сервисную службу tz.ua.

Производитель не несет ответственности за ненадлежащее качество работы подключения DWM/RO к водопроводной сети, а также за результат этой работы. Ответственность за недостатки этой работы или причинение вреда здоровью или имуществу потребителя или другим лицам в результате этих недостатков несет исполнитель этой работы.

Допускается использовать только входящие в комплект поставки краны и трубки. При транспортировке, хранении и использовании DWM/RO предохраняйте его от ударов и падений, а также от замерзания воды.

Сроки службы и гарантия

Срок службы DWM/RO (кроме сменных фильтрующих модулей) составляет 5 лет с даты производства. По истечении срока службы водоочиститель подлежит замене.*

Срок службы (ресурс) сменных фильтрующих модулей исчисляется с даты продаж DWM/RO потребителю через розничную сеть. Дата продажи DWM/RO (с модулями сменными фильтрующими) определяется штампом магазина в этой инструкции или кассовым чеком.

Если дату продажи DWM/RO установить невозможно, срок службы переменных модулей исчисляется с даты производства.

Срок хранения DWM/RO (с комплектом сменных модулей) до начала эксплуатации – не более 3-х лет при температуре от +5 до +38 °С, без нарушения упаковки.

Гарантийный срок эксплуатации DWM/RO (кроме сменных фильтрующих модулей) — 1 год с даты продажи. Производитель освобождаетесь от гарантийных обязательств, если потеряна данная инструкция с проставленными датами производства и/или продаж и отсутствуют другие способы установки срока эксплуатации изделия

Производитель освобождаетесь от ответственности в случае:

1. нарушение потребителем правил монтажа (установки) изделия, изложенных в данной инструкции;
2. если переменные фильтрующие модули отработали ресурс и не произошла своевременная их замена;
3. эксплуатации DWM/RO с превышением пределов, установленных техническими требованиями при эксплуатации изделия (см. данную инструкцию по эксплуатации) .

При наличии претензий к работе DWM/RO следует обратиться к продавцу или производителю. Не принимаются претензии по водоочистителям, имеющим внешние повреждения.

Водоочиститель не нуждается в предпродажной подготовке.

*Независимо от срока начала эксплуатации изделия.
** Дата производства — дата типа ДД.ММ.ГГГГ, указанная производителем на этикетке, расположенная на корпусе RO/DWM и
в настоящей инструкции по эксплуатации.
*** Использование водоочистителя по истечении срока службы может привести к причинению вреда здоровью или имуществу
пользователя или других лиц и должно быть прекращено.
**** Период, в течение которого производитель обязуетесь обеспечивать пользователю возможность использования товара за
назначением и нести ответственность за существенные недостатки.

Период, в течение которого в случае обнаружения недостатков в товаре, изготовитель обязан удовлетворить требования потребителя.

Название модуля и его срок службы (ресурс)

Модуль К5 3–4 месяца*

Модуль К2 3–4 месяца*

Модуль сменный мембранный KO-50S/RO-50S/KO-100S/RO-100S 1,5–2 года*

Модуль К7М 1 год*

Данные приведены из расчета 10-12 литров воды в сутки для семьи из 3-4 человек.

ВНИМАНИЕ! В зависимости от количества примесей в исходной воде срок службы (ресурс) модулей предварительной водоподготовки может изменяться. Срок службы (ресурс) модулей указан для воды, что соответствует действующим стандартам.

Если на вход DWM/RO поступает несоответствующая действующим стандартам вода с большим содержанием механических примесей, модули сменные фильтрующие К2 и К5 необходимо заменять каждые 1–2 месяца.

Срок службы мембранного модуля напрямую зависит от работоспособности блока водоподготовки. Пожалуйста, производите своевременную замену фильтрующих модулей, исчерпавших ресурс.

*Если вода из открытого крана чистой воды поступает менее 50 мл/мин, рекомендуется также заменить мембранный модуль.
